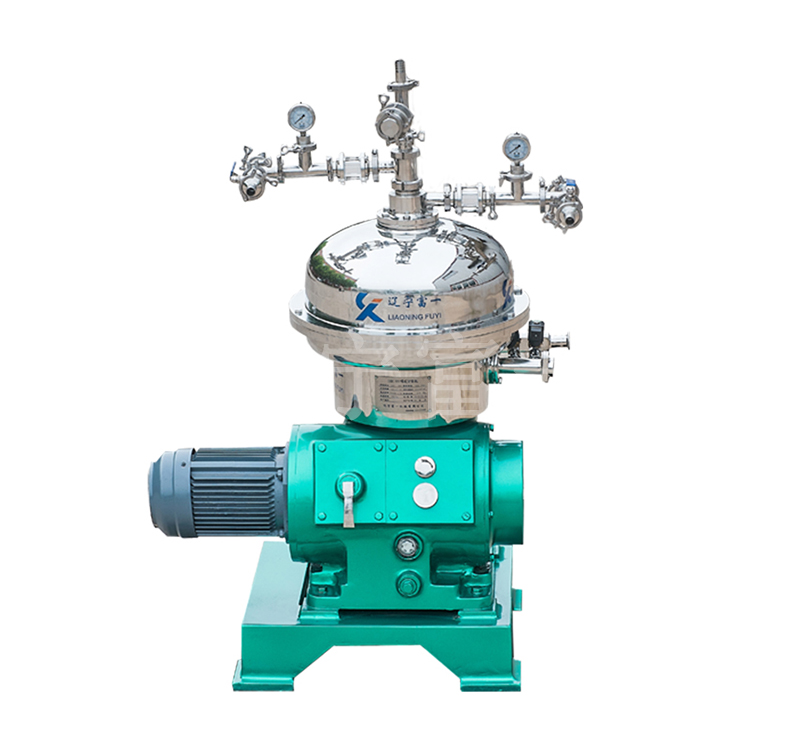

一、产品型号及名称
二、两相原理
通过电机驱动转鼓绕主轴线做高速回转,料液由上部中心进料管流至转鼓底部,经碟片下座面的分流孔趋向转鼓壁,在离心立场作用下,比液体重的固相物沉向转鼓内壁形成沉渣,清液沿锥形碟片外锥面向轴心流动至上部经清液向心泵,由清液出口排出。从而完成固相与液相的分离。
三、特点
DHC300碟式分离机是一种效率高、产量大、自动化程度高的先进设备。是适合含固量较低的悬浮液、比重差较小的互不相溶的液体分离。不锈钢材质耐腐蚀、耐高温、耐磨损是物料分离更方便。
四、控制系统
PLC自动控制系统,转速、电流、温度等显示。中文语言操作界面。
五、应用范围
1、油品类:主要针对动植物油、生物柴油的生产及废机油、润滑油等再利用行业。广泛应用于油脂精炼中的脱胶、脱皂、水洗和油水分离工艺中。
成功案例:废机油纯化、植物油分离(花生、菜籽、大豆、茶籽、橄榄等)、动物油脂分离(鱼肉、牛油、猪油、鸡油等)、植物精油提纯(当归油、葡萄籽油等)、生物柴油等。
2、饮料类:该类分离机主要用于果汁、蔬菜汁、茶叶和果酒等饮品的澄清工业,利用分离机可快速、高效的将其压榨、发酵等工艺中产生的沉淀物质去掉。
成功案例:山楂汁、梨汁、沙棘汁、柚子汁、树莓汁、速溶茶、黄酒、保健酒等。
3、植物及中药提取类:该类碟式分离机主要是针对植物提取物,中药提取等原料药中间体而研制开发的符合GMP认证要求经过粉碎后的植物再提取装置中适当溶剂进行加工,其有效物质与其他物质都被转移到溶剂中停留一定时间后,其不溶残渣就可以用碟式分离机将其分离出去。
成功案例:金银花提取物、连翘提取物、板蓝根提取物、五味子提取物、丹参提取物、黄芩提取物、葛根提取物、陈皮提取物等。
动物提取、植物提取、乳制品、中药提取、疫苗应用、饮品、油水分离、油脂分离、微生物发酵、酵素(酶)、化工处理、石墨烯、粉体颗粒分级。

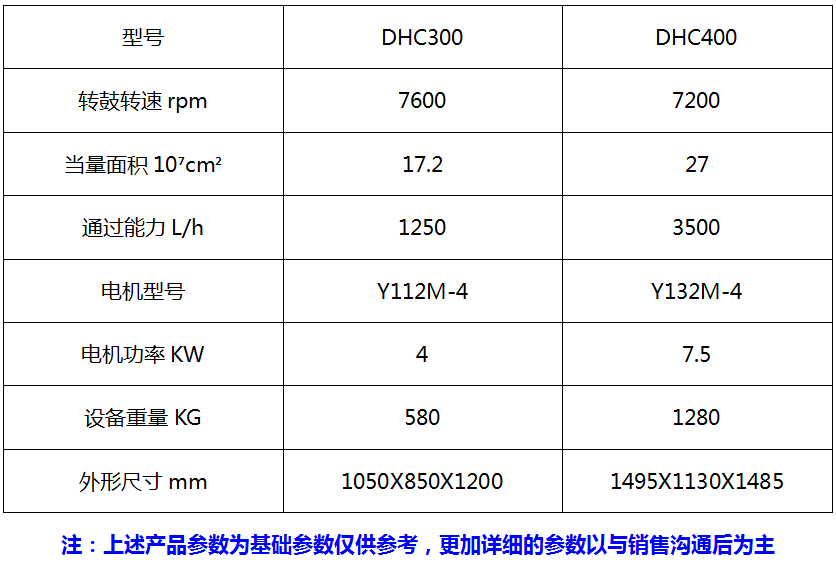

六、主要技术参数
型号 | DHC300 |
转鼓内径mm | 300 |
转鼓转速r/min | 8212 |
当量沉降面积c㎡ | 17.2*10⁷ |
通过能力L/h | 1250 |
电机功率kw | 4 |
设备重量kg | 580 |
外形尺寸mm | 1050*850*1200 |
七、设备图纸
1、外形图
2、转鼓原理图
